充电接口电缆弯曲试验：中佳保障充电安全的关键检测技术

一、电缆弯曲试验的行业意义

充电枪在实际应用场景中会经历反复弯曲、拖拽等机械应力，线缆内部的导体和绝缘层长期承受这些应力后可能出现断裂、绝缘破损等故障。这类问题不只影响充电效率，更可能引发安全隐患。因此，弯曲寿命试验成为产品研发和出厂检测的必要环节，需要通过模拟真实使用条件来验证电缆的耐久性能。

根据GB/T20234.1-2023标准第6.2.10.4章节的规定，充电枪电缆需要在特定弯曲角度、速度和负载条件下进行寿命测试，通过持续监测电气连通性来判断产品是否满足使用要求。这一测试过程对设备的精度控制和自动化水平提出了较高要求。

二、弯曲试验中的技术难点

传统测试方法存在多个痛点：一是参数设置不够灵活，难以适应不同规格电缆的测试需求；二是无法在带负载状态下进行测试，与实际使用场景存在偏差；三是断线判断依赖人工观察，效率低且容易遗漏临界故障。

此外，测试过程中需要对弯曲角度、速度、负载重量等多个参数进行精确控制。以弯曲角度为例，标准要求左右角度可达0至180度，且需要保持稳定的测试速率（0至80次/分钟可调），这对驱动系统和控制系统都提出了严格要求。

三、中佳检测的解决方案

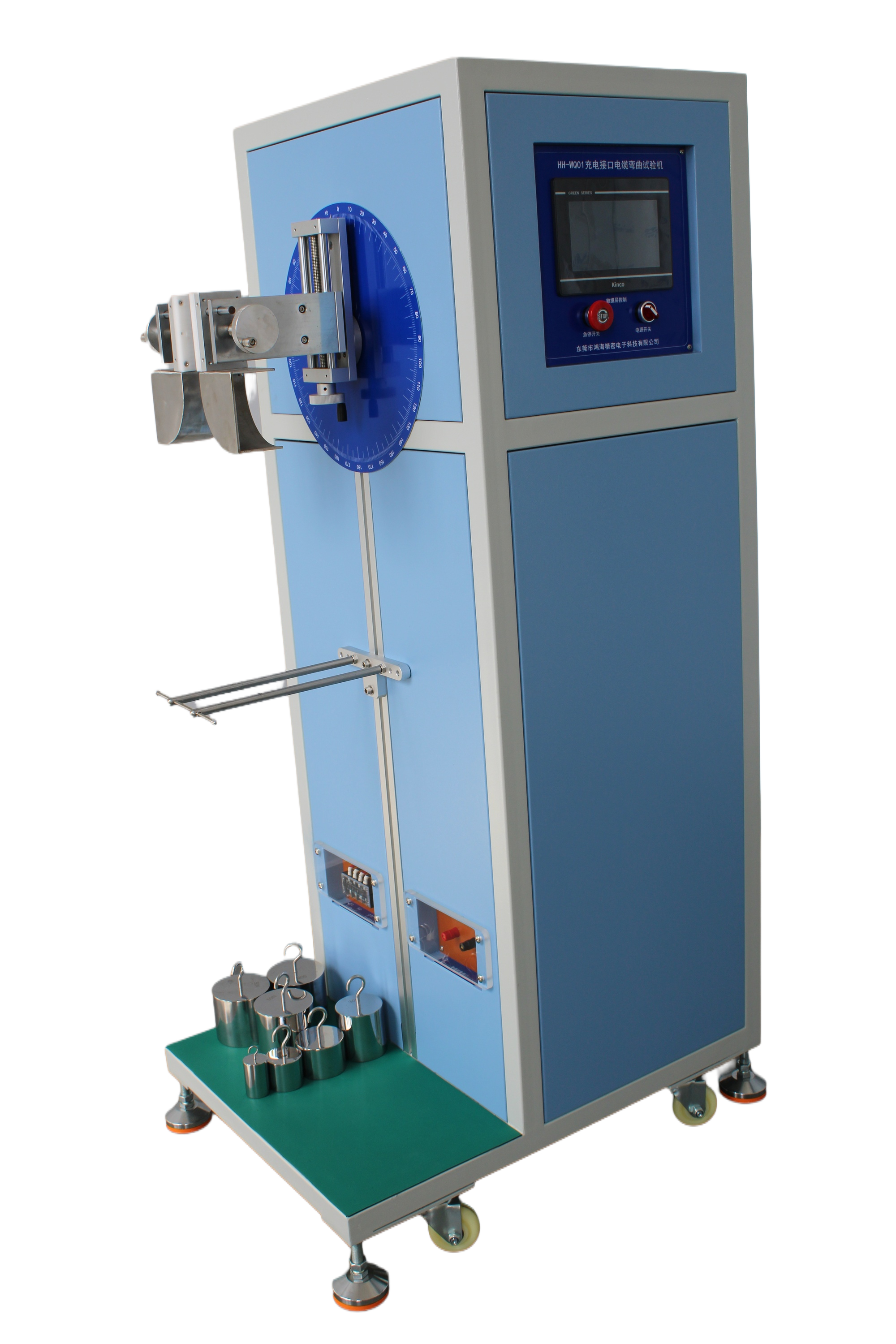

东莞市中佳检测设备科技有限公司针对上述行业痛点，研发了充电枪弯曲寿命试验机，该设备采用伺服电机配合涡轮减速箱的动力总成，能够实现弯曲角度和速率的精确控制。设备支持测试线缆直径范围从5至70毫米，适配多种规格的充电枪产品。

该试验机的一个明显特点是预留了负载接入端口，可承载电流大于等于800安培，这意味着可以在带负载的真实工作状态下进行弯曲测试，更准确地反映电缆在实际充电过程中的性能表现。设备通过实时监测电气连通性，当试料弯折至无法通电时，仪器会自动停止工作并记录次数，实现故障的即时判断。

在参数设置方面，设备采用进口7寸人机界面（真彩液晶触摸屏）配合松下PLC控制系统，操作人员可以方便地设置弯曲角度（左右角度0至180度可预置）、试验速率（0至80次/分钟可设置）以及循环次数（0至9999999次可预置）。系统具备停电记忆功能，即使测试过程中断电，已完成的测试数据也不会丢失。

砝码重量系统可组合成20牛至180牛的不同负载等级，模拟不同使用场景下的拉力条件。这种灵活的配置方式使得设备能够满足GB/T20234.1-2023第6.2.10.4章节、GB/T11918.1-2014第24.4章、IEC62196-1：2022第26.4章等多项国际国内标准的测试要求。

四、测试数据的价值应用

弯曲寿命试验不只是判定产品合格与否的依据，其测试数据还能为产品优化提供重要参考。通过对比不同批次产品的弯曲次数、断线位置等数据，制造企业可以识别线缆结构设计、材料选择、生产工艺等环节存在的改进空间。

例如，某企业在使用该设备进行测试时发现，特定角度下的弯曲次数明显低于其他角度，通过分析发现是线缆内部导体的编织方式存在应力集中问题。在调整编织工艺后，产品的弯曲寿命提升了30%以上。

五、行业标准的发展趋势

随着新能源汽车充电技术的发展，充电功率不断提升，电缆需要承载更大的电流和更高的温度。未来的弯曲试验标准可能会增加温度循环、湿度环境等复合条件下的测试要求，对测试设备的环境控制能力提出新的挑战。

中佳检测在产品规划中已经考虑到这一趋势，其温升测试系统和弯曲试验机可以组合使用，实现在高温环境下的弯曲寿命评估。这种多设备联动的测试方案，能够更全地反映产品在极端工况下的性能表现。

六、测试设备的选型建议

企业在选择弯曲试验设备时，需要重点关注以下几个方面：一是参数调节范围是否覆盖产品的测试需求，特别是弯曲角度、速率和负载能力；二是是否支持带负载测试，这直接影响测试结果的有效性；三是断线判断机制是否可靠，避免因漏判导致不合格品流出；四是数据记录和追溯功能是否完善，便于质量分析和持续改进。

对于生产规模较大的企业，还应考虑设备的稳定性和维护便利性。采用伺服电机等高可靠性部件、配备完善的安全保护功能（如漏电保护、过载保护）的设备，能够降低故障率和维护成本，提高测试效率。

充电接口电缆弯曲试验是保障充电安全的基础工作，选择合适的测试设备和方法，建立完善的测试流程，是新能源充电设备制造企业提升产品竞争力的关键举措。中佳检测凭借在充电连接器测试领域的技术积累，为行业提供了可靠的质量管控解决方案，助力企业在日益激烈的市场竞争中占据有利地位。
